IS、IR型系列单级单吸离心泵

IS、IR型系列单级单吸离心泵

产品概述
IS、IR型卧式单级单吸清水离心泵,是全国联合设计的,它是BA型、BL型及其他单级清水离心泵的更新。优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到平均水平。本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

产品特点
1、IS、IR型卧式单级单吸清水离心泵根据标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。
2、IS、IR型卧式单级单吸清水离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。
3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。
4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。
6、为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。
7、泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。

型号意义
例如:IS80-65-160A
IS-单级单吸清水离心泵
80-吸入口直径(mm)
65-排出口直径(mm)
160-叶轮名义直径(mm)
A-叶轮次切割

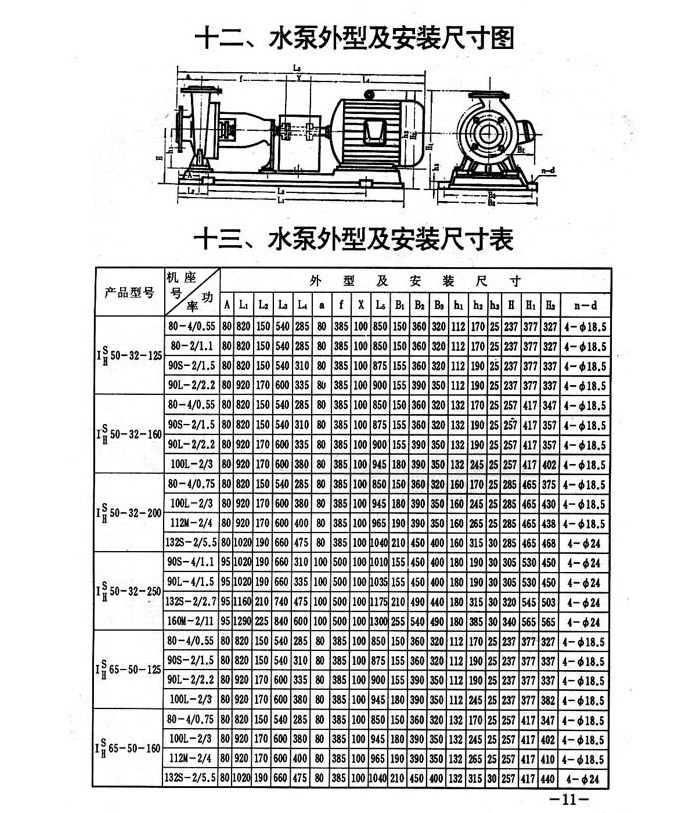

性能参数

型 号 流量 (m3/h) 扬程 (m) 电机功率 (kW) 转速 (r/min) 效率 (%) 汽蚀余量 (m)
IS50-32-125 12.5 20 2.2 2900 60 2.0
6.3 5 0.55 1450 54 2.0
IS50-32-160 12.5 32 3 2900 54 2.0
6.3 8 0.55 1450 48 2.0
IS50-32-200 12.5 50 5.5 2900 48 2.0
6.5 12.5 0.75 1450 42 2.0
IS50-32-250 12.5 80 11 2900 38 2.0
6.3 20 1.5 1450 32 2.0
IS65-50-125 25 20 3 2900 69 2.0
12.5 5 0.55 1450 64 2.0
IS65-50-160 25 32 5.5 2900 65 2.0
12.5 8 0.75 1450 60 2.0
IS65-40-200 25 50 7.5 2900 60 2.0
12.5 12.5 1.1 1450 55 2.0
IS65-40-250 25 80 15 2900 50 2.0
12.5 20 2.2 1450 46 2.0
IS65-40-315 25 125 30 2900 45 2.5
12.5 32 4 1450 41 2.5
IS80-65-125 50 20 5.5 2900 75 3.0
25 5 0.75 1450 71 2.5
IS80-65-160 50 32 7.5 2900 73 2.5
25 8 1.5 1450 69 2.5
IS80-50-200 50 50 15 2900 69 2.5
25 12.5 2.2 1450 65 2.5
IS80-50-250 50 80 22 2900 63 2.5
25 20 3 1450 60 2.5
IS80-50-315 50 125 37 2900 54 2.5
25 32 5.5 1450 52 2.5
IS100-80-125 100 20 11 2900 78 4.5
50 5 1.5 1450 75 2.5
IS100-80-160 100 32 15 2900 78 4.0
50 8 2.2 1450 75 2.5
IS100-65-200 100 50 22 2900 76 3.6
50 12.5 4 1450 73 2.0
IS100-65-250 100 80 37 2900 72 3.8
50 20 5.5 1450 68 2.0
IS100-65-315 100 125 75 2900 66 3.6
50 32 11 1450 63 2.0
IS125-100-200 200 50 45 2900 81 4.5
100 12.5 7.5 1450 76 2.5
IS125-100-250 200 80 75 2900 78 4.2
100 20 11 1450 76 2.5
IS125-100-315 200 125 90 2900 73 4.5
100 32 15 1450 73 2.2
IS125-100-400 100 50 30 1450 65 2.5
IS150-125-250 200 20 18.5 1450 81 3.0
IS150-125-315 200 32 30 1450 79 2.5
IS150-125-400 200 50 45 1450 76 2.8
IS200-150-250 400 20 37 1450 82 4.2
IS200-150-315 400 32 55 1450 82 3.5
IS200-150-400 400 50 90 1450 81 3.8






水泵主要材料的耐腐蚀性能(供参考)

介质 浓度
(%)
聚丙烯 浓度
(%)
A B C
25°C 50°C 20°C 60°C
硫酸 60   <30 Χ
硝酸 25   20 Ο
盐酸 <36   <38
氢氟酸 35   40 Χ
醋酸 <80   <20 Ο
氢氧化钠 100
重鉻酸钾 25
臭水   Χ     Ο Χ
乙醇     <50
丙酮     10 Ο
四氯乙烷   Ο     Ο Χ
氟利昂22       Ο Ο
漂白液 CL13%   CL12.5% Ο Ο
电镀液       Ο Χ
照相液



介质 浓度
(%)
不锈钢 浓度
(%)
陶瓷
25°C 50°C 25°C 50°C
硫酸 <5 Χ
硝酸 70
盐酸   Χ
氢氟酸   Χ   0~100 Χ
醋酸 <20
氢氧化钠 70   Ο Χ
重鉻酸钾 40~60 10~20
臭水   Ο
乙醇
丙酮
四氯乙烷 50
氟利昂22
漂白液 CL12% Χ
电镀液
照相液

注:△为优良;√为良好;Ο为可用,但有明显腐蚀;Χ腐蚀严重,不适用。


PVDF的物理机械性能

性能 单位 按照
密度 g/cm3 1.75-1.79
比度 cm3/g 0.56-0.75
熔点范围 0c 155-170
折光率 n25D 1.42
成型收缩率 % 2-3
拉伸强发(屈服) Mpa 28-41
拉伸强发(断裂) Mpa 31-52
伸长率(断裂) % 100-400
冲击强度(无缺口) KJ/m 107-214
压缩强度 Mpa 55-69
硬度(邵氏D)   70-80
耐磨 mg/1000r 7.0-9.0
极限氧指数(l0 I) % 44
燃烧速率   V-D
电阻率 u194 1.0x10 15
介电常用数 10 31 CYCles 9.7


聚偏氟乙烯(PVDF)耐化学介质性能

化学介质 浓度
(%)
最高使用温度℃ 化学介质 浓度
(%)
最高使用温度℃ 化学介质 浓度
(%)
最高使用温度℃
盐酸 36 135 氢氧化氢 <10 85 乙醇   135
硫酸 <60 120 氢氧化氢 50 50 乙醚   50
硫酸 80-93 95 碳氧化铵   110 甲醛 37 50
硫酸 90 65 碳氧化钙   135 丙酮 10%水溶液 50
硝酸 <50 50 碳酸纳 水溶液 135 水溶液 95
磷酸 <85 135 碳酸氢钠 水溶液 120   75
磷酸 85 110 氨水   110 苯胺   50
醋酸 10 110 盐水   135 甲苯   85
醋酸 80 80 磷酸氢钠 水溶液 120 苯酚   50
醋酸 100 50 磷酸钙 水溶液 135 氯苯   135
三氯醋酸 <10 95 氧化钙 水溶液 135   95
三氯醋酸 50 50 氧化钾 水溶液 135 氯甲烷   135
草酸   50 氧化铵 水溶液 135 三氯甲烷   50
苯磺酸 水溶液 50 三氧化铁 水溶液 135 四氯化碳   135
氢氟酸 40-100 95 硫酸亚铁 水溶液 135 氯乙烷   135
氢氟酸 40 120 硫酸铵 水溶液 135 1.2三氯乙烷   135
氢溴酸 50 130 硫酸铵 水溶液 135 1.1.2三氯乙烷   65
过氧酸 10 95 硝酸钠 水溶液 135 四氯乙烷   120
过氧酸 70 50 磷酸铵 水溶液 135 氯乙烯   95
次氯酸纳 6-15 95 尿素 水溶液 120 三氯乙烯   135
氯酸钾   100 二氧化碳   80 二氯乙烯   110
铬酸 <40 80 二氧化氯   75 天然气   135
铬酸 50 50 二氧化氯   65 燃料油   135
高猛酸钾   120 元素 95 石蜡油   120
过氧化氢 <30 95 元素 65
过氧化钠   95 元素 65



氟塑料的而腐蚀性能表(仅供参考)

    温度,℃
介质 浓度% 25 200 介质 浓度% 温度,200 ℃
硫酸 0-100 甲酸
发烟硫酸   醋酸(乙酸) 0-冰
硝酸 0-100 醋酸
发烟硫酸   丙酸
盐酸   丙烯酸
磷酸   丙烯酸酐   √(沸点)
氢氟酸   甲基丙烯酸   √(沸点)
氢溴酸   丁酸
氢碘酸   辛酸
氢氰酸   月桂酸
亚硝酸   软脂酸
亚硝酸   硬脂酸
氯酸   油酸
次氯酸   亚油酸
高氯酸   松香酸
四磷酸   脂肪酸
碳酸   氯醋酸
铬酸   乳酸
硅酸   草酸(乙二酸)
硼酸   富马酸
砷酸   柠檬酸
硒酸   烟酸
氟硅酸
氟硼酸
氯磺酸
王水
混酸



介质 浓度% 温度,200 ℃
氢氧化钠
氢氧化钾
氢氧化铵
氢氧化镁
氢氧化钙
氢氧化铝
氢氧化钡
氢氧化铁
氢氧化亚铁
镍盐
硫酸镍
硝酸镍
氯化镍
锌盐
硫酸锌
硝酸锌
氯化锌
